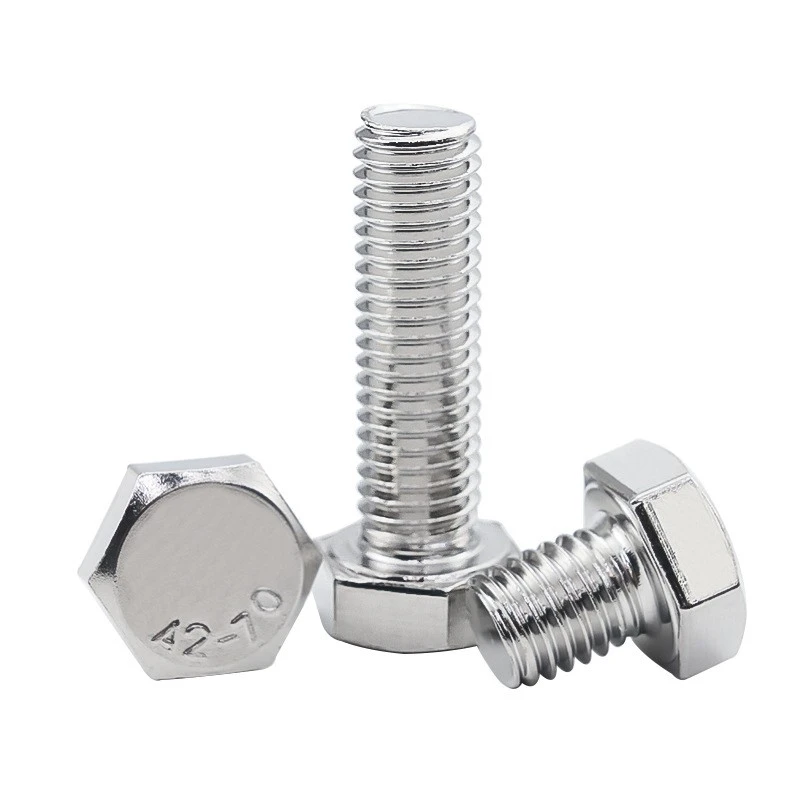

Produktöversikt
Självtätande sexkantsbultar är vanliga fästkomponenter som har en extern sexkantig huvudstruktur. Genom gängad anslutning används de för att säkert fästa två eller flera mekaniska komponenter tillsammans.
Produkten är tillverkad av rostfritt stål och kolstål, med olika material och ytbehandlingar tillgängliga beroende på applikationsmiljöer för att möta krav på korrosionsbeständighet, hållfasthet och livslängd.
Med en mogen struktur och ett brett utbud av specifikationer används dessa bultar i stor utsträckning i industriell utrustningsmontering och mekaniska anslutningsapplikationer.
Produktegenskaper
- Hög mångsidighet för vanliga industriella fästkrav.
- Sexkantshuvuddesign möjliggör bekväm verktygsinstallation.
- Olika trådstorlekar och dimensioner tillgängliga.
- Olika material och ytbehandlingar kan väljas efter driftsförhållanden.
- Ger stabil och pålitlig fästprestanda.
Ansökningar
Självtätande sexkantsbultar används ofta i tillverkning av nya energifordon, energilagringsutrustning, mekanisk utrustning, industriella automationssystem, byggutrustning, elektrisk utrustning och olika metallkonstruktioner.
Försörjningsförmåga
Företaget har kompletta produktionsledningssystem och produktutvecklingsmöjligheter. Enligt kundstandarder, tekniska ritningar eller applikationskrav kan företaget tillhandahålla skräddarsydda utvecklingstjänster.
Med erfarenhet av att betjäna nya energi- och fordonsrelaterade-industrier kan företaget stödja stora-volymsorder och ge stabil leveransprestanda.
Produktparametrar
|
Parameter |
Beskrivning |
|
Produktnamn |
självtätande sexkantsbultar |
|
Material |
Rostfritt stål, kolstål |
|
Huvudets struktur |
Sexkantigt huvuddesign |
|
Trådspecifikation |
Anpassad efter kundens önskemål |
|
Längdspecifikation |
Justerbar efter behov |
|
Ytbehandling |
Olika skyddsbehandlingar tillgängliga |
|
Noggrannhetsbetyg |
Enligt kundstandarder |
|
Anpassad metod |
Ritning och standardanpassning stöds |
Populära Taggar: självtätande sexkantsbultar, Kina självtätande sexkantsbultar tillverkare, leverantörer, fabrik, bultar, Flänsad sexkantsbult, Självtätande sexkantsbultar
DIN 933 - 1987
Helgängad sexkantsbult
| Trådspecifikation | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | ||||
| d | ||||||||||||||||||
| P | Tonhöjd | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |||
| a | Max. | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | |||
| c | Min. | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | |||
| Max. | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||||
| da | Max. | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | |||
| dw | A | Min. | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | ||
| B | Min. | - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | |||
| e | A | Min. | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | ||
| B | Min. | - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | |||
| k | Nominell | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | |||
| A | Min. | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | |||
| Max. | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | ||||
| B | Min. | - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | |||
| Max. | - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | ||||
| k1 | Min. | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | |||
| r | Min. | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |||
| s | Max.=Nominell | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | |||
| A | Min. | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |||
| B | Min. | - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | |||
DIN 933 - 1987
Helgängad sexkantsbult
| Trådspecifikation | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | ||||
| d | |||||||||||||||||
| P | Tonhöjd | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |||
| a | Max. | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | |||
| c | Min. | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |||
| Max. | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||||
| da | Max. | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | |||
| dw | A | Min. | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - | ||
| B | Min. | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |||
| e | A | Min. | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - | ||
| B | Min. | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |||
| k | Nominell | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |||
| A | Min. | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - | |||
| Max. | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - | ||||
| B | Min. | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |||
| Max. | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | ||||
| k1 | Min. | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | |||
| r | Min. | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |||
| s | Max.=Nominell | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |||
| A | Min. | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - | |||
| B | Min. | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |||
