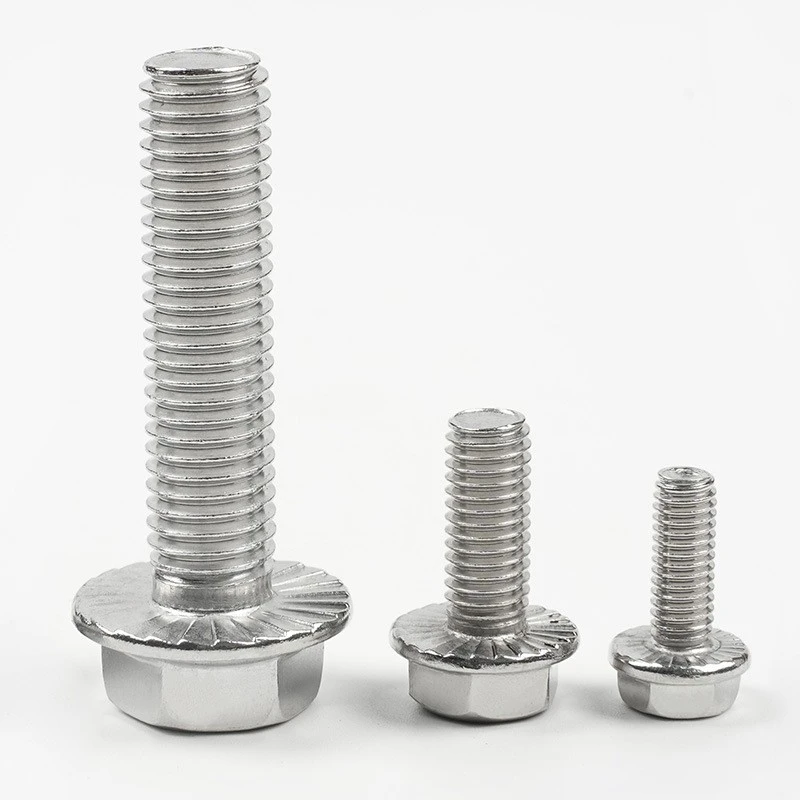

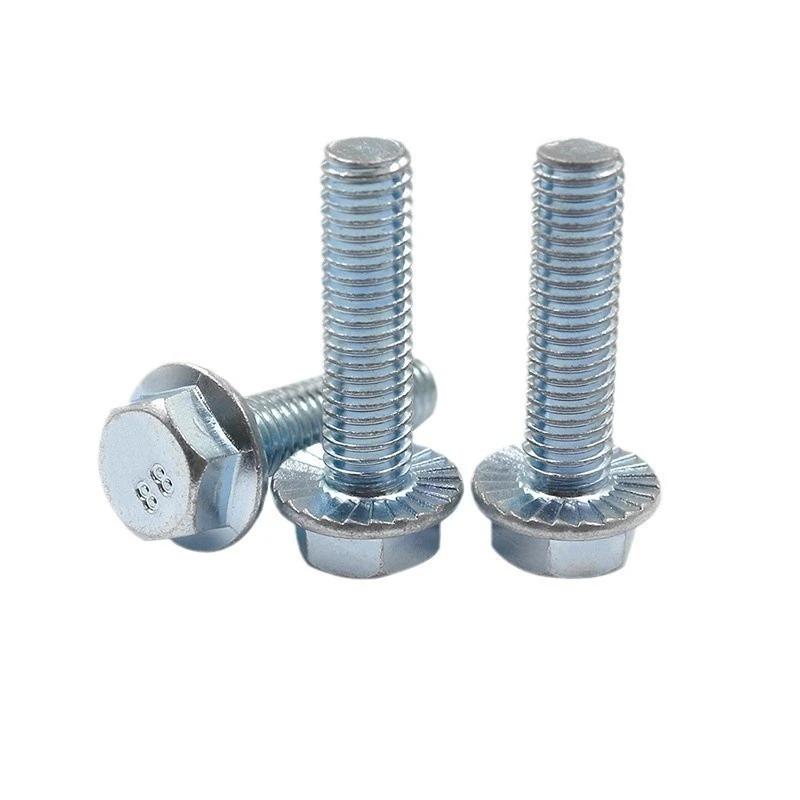

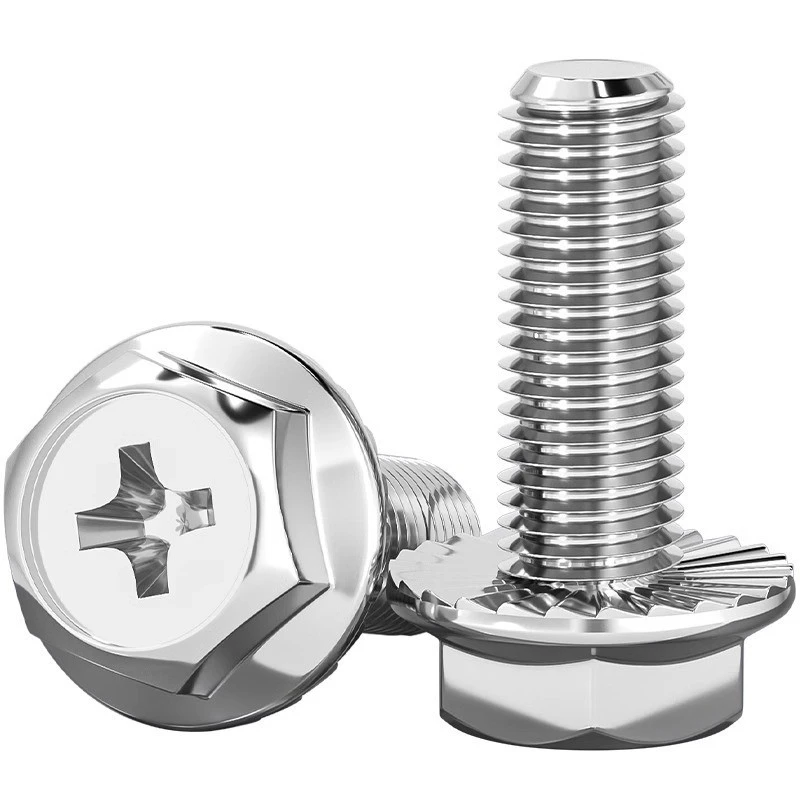

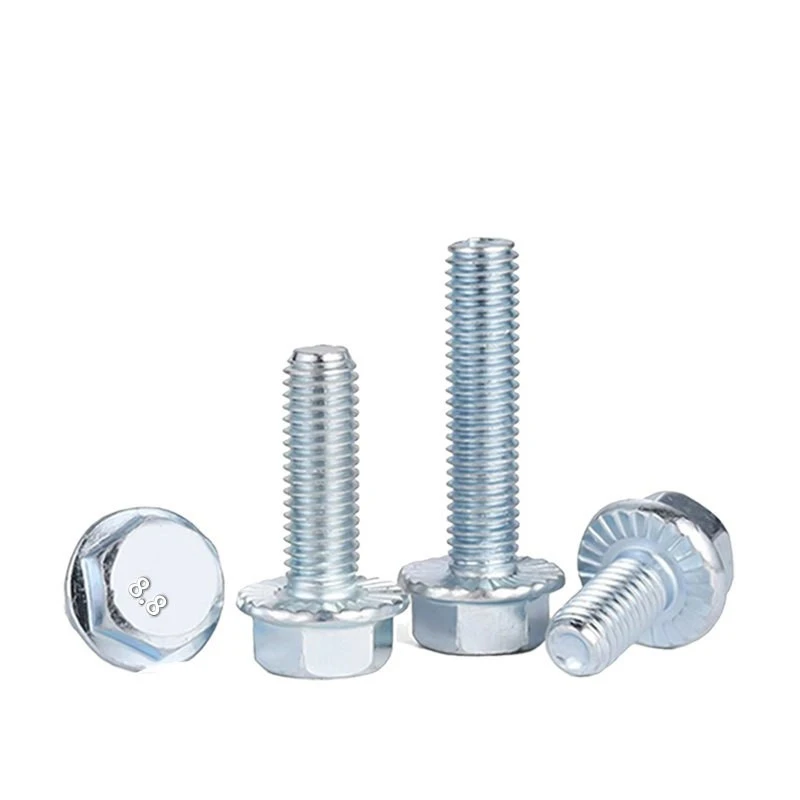

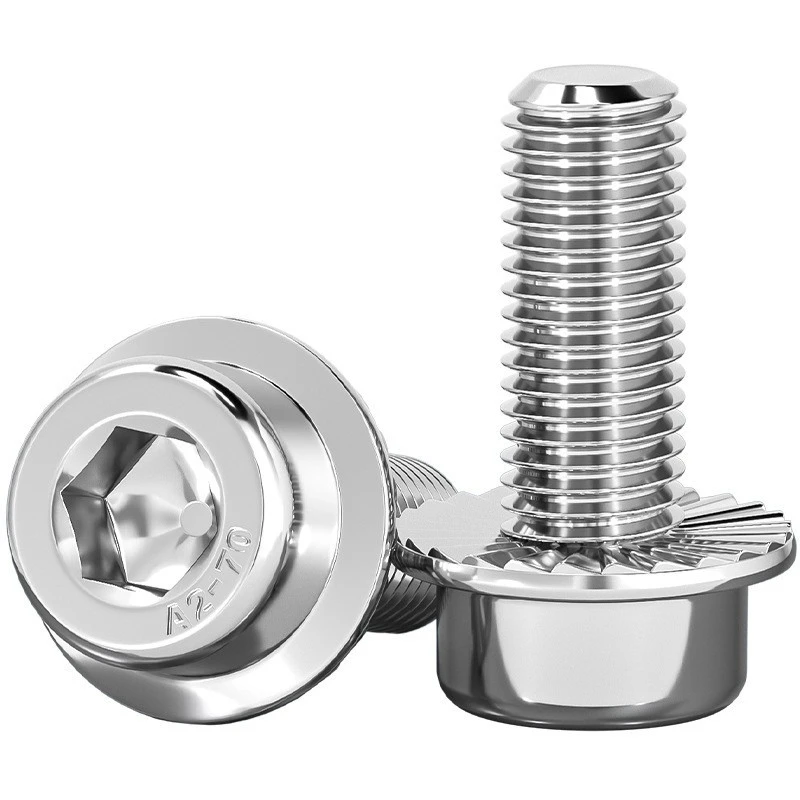

Produktöversikt
Flänsad sexkantbult är en fästkomponent utvecklad genom att lägga till en flänsstruktur till en traditionell sexkantsbultsdesign. Flänsytan ökar kontaktytan med de anslutna delarna, vilket hjälper till att fördela belastningen jämnare och minskar beroendet av ytterligare brickor i vissa applikationer.
Dessa bultar är tillverkade av rostfritt stål och kolstål och har en kompakt struktur, bekväm installation och pålitlig anslutningsprestanda. De är lämpliga för industriprodukter som kräver effektiv montering och stabil infästning.
Produktegenskaper
- Flänsytan ökar stödytan och förbättrar lastfördelningen.
- Minskar behovet av ytterligare komponenter i vissa applikationer.
- Förbättrar monteringseffektiviteten genom bekväm installation.
- Stöder flera specifikationer och skräddarsydda mönster.
- Lämplig för olika industriella fästkrav.
Ansökningar
Flänsad sexkantsbult används huvudsakligen i nya energifordon, batterisystem, energilagringsutrustning, mekanisk utrustning, elskåp, industriella maskiner och tillämpningar för precisionstillverkning.
Servicefördelar
Företaget tillhandahåller en komplett kundserviceprocess. Under för-försäljningsstadiet tillhandahålls teknisk kommunikation för att bekräfta material, specifikationer och produktionskrav.
Under produktionen hanteras orderförloppet enligt leveransplaner. Efter leverans tillhandahåller företaget kvalitetsuppföljningstjänster- för att hjälpa kunder att lösa applikationsproblem.
Produktparametrar
|
Parameter |
Beskrivning |
|
Produktnamn |
flänsad sexkantsbult |
|
Material |
Rostfritt stål, kolstål |
|
Huvudets struktur |
Sexkantsflänshuvudstruktur |
|
Trådspecifikation |
Väljs efter krav |
|
Längdintervall |
Anpassad tillgänglig |
|
Ytbehandling |
Bearbetas enligt applikationsmiljö |
|
Dimension Standard |
Tillverkad enligt kundens önskemål |
|
Service Support |
Support för-försäljning, produktion och efter-försäljning |
Populära Taggar: flänsad sexkantsbult, Kina flänsad sexkantsbult tillverkare, leverantörer, fabrik, bultar, Flänsad sexkantsbult, Självtätande sexkantsbultar

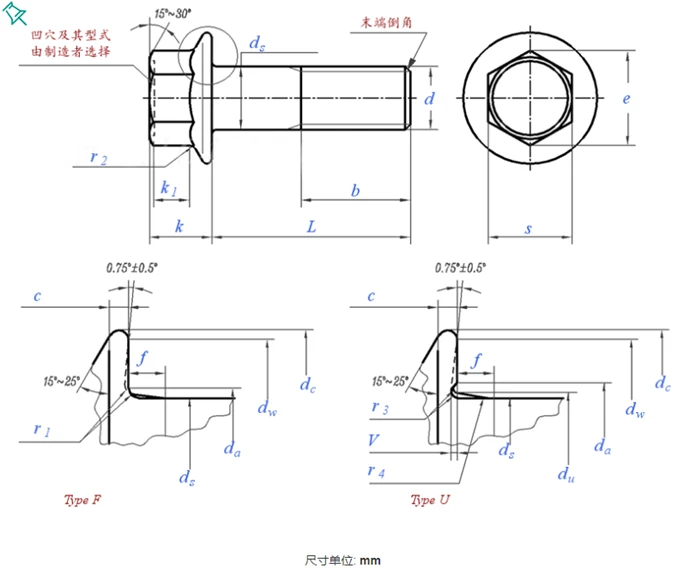

GB /T 16674.1 (S) - 2016
Sexkantsflänsbult
| Trådstorlek | M5 | M6 | M8 | M10 | M12 | M14 | M16 | ||||
| d | |||||||||||
| P | Tonhöjd | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |||
| b | Hänvisning | L Mindre än eller lika med 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | ||
| 125＜L Mindre än eller lika med 200 | / | / | 28 | 32 | 36 | 40 | 44 | ||||
| L＞200 | / | / | / | / | / | / | 57 | ||||
| c | Min. | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |||
| da | F | Max. | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | ||
| U | Max. | 6.2 | 7.5 | 10 | 12.5 | 15.2 | 17.7 | 20.5 | |||
| dc | Max. | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 | |||
| ds | Max. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |||
| Min. | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | ||||
| du | Max. | 5.5 | 6.6 | 8.8 | 10.8 | 12.8 | 14.8 | 17.2 | |||
| dw | Min. | 9.4 | 11.6 | 14.9 | 18.7 | 22.5 | 26.4 | 30.6 | |||
| e | Min. | 7.59 | 8.71 | 10.95 | 14.26 | 16.5 | 19.86 | 23.15 | |||
| k | Max. | 5.6 | 6.9 | 8.5 | 9.7 | 12.1 | 12.9 | 15.2 | |||
| k1 | Min. | 2.3 | 2.9 | 3.8 | 4.3 | 5.4 | 5.6 | 6.8 | |||
| f | Max. | 1.4 | 1.6 | 2.1 | 2.1 | 2.1 | 2.1 | 3.2 | |||
| r1 | Min. | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |||
| r2 | Max. | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | |||
| r3 | Max. | 0.25 | 0.26 | 0.36 | 0.45 | 0.54 | 0.63 | 0.72 | |||
| Min. | 0.1 | 0.11 | 0.16 | 0.2 | 0.24 | 0.28 | 0.32 | ||||
| r4 | Referensvärde | 4 | 4.4 | 5.7 | 5.7 | 5.7 | 5.7 | 8.8 | |||
| s | Max. | 7 | 8 | 10 | 13 | 15 | 18 | 21 | |||
| Min. | 6.78 | 7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | ||||
| V | Max. | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | |||
| Min. | 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | ||||
| L0 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||||
