Produktöversikt

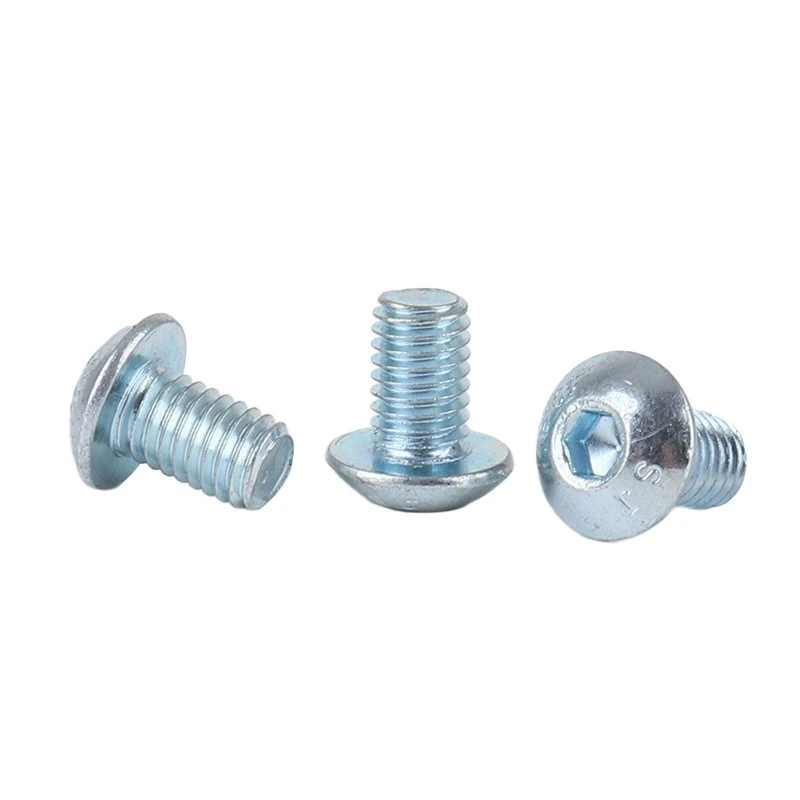

Socket Button Head Screw är en precisionsfästkomponent med en knapphuvuddesign och inre sexkantskonstruktion. Den kombinerar en design med låg-profil med bekväm installationsprestanda, vilket gör den lämplig för applikationer som kräver kompakta strukturer, rent utseende och pålitlig fästning.
Denna produkt är tillverkad av rostfritt stål och kolstål och har en kompakt struktur, smidigt utseende och enkel installation. Den lägre huvudhöjden hjälper till att minska interferens med omgivande komponenter samtidigt som den bibehåller stabil anslutningsprestanda.
Produktegenskaper
- Design med knapphuvud med låg-profil minskar utrymmesbehovet jämfört med traditionella skruvstrukturer.
- Intern sexkantsdrift möjliggör bekväm installation och förbättrar monteringseffektiviteten.
- Ger tillförlitlig fästprestanda för-långsiktiga fasta anslutningar.
- Rent och snyggt utseende efter installation, lämplig för produkter med krav på utseende.
- Stöder anpassade trådstorlekar, längder och ytbehandlingar.
Ansökningar
Socket Button Head Screw används ofta i nya energifordonskomponenter, energilagringsutrustning, medicinsk utrustning, elektroniska produkter, precisionsmaskiner, automationsutrustning och olika metallkonstruktioner.
Den är lämplig för applikationer som kräver kompakt installationsutrymme, bra utseende och stabila fästegenskaper.
Anpassningsfördelar
Företaget stödjer OEM/ODM-samarbete och skräddarsydd utveckling baserat på kundritningar, prover eller produktkrav.
Under produktutvecklingen kan företaget tillhandahålla specifikationsbekräftelse, provverifiering och massproduktionsstöd, vilket hjälper kunderna att smidigt slutföra övergången från design till produktion.
Produktparametrar
|
Parameter |
Beskrivning |
|
Produktnamn |
Insexknapp Huvudskruv |
|
Material |
Rostfritt stål, kolstål |
|
Huvudets struktur |
Knapphuvud med invändig sexkantsdrift |
|
Trådspecifikation |
Kundangivna-specifikationer stöds |
|
Längdspecifikation |
Anpassad efter krav |
|
Ytbehandling |
Olika skyddsbehandlingar tillgängliga |
|
Dimensionell noggrannhet |
Enligt kundens tekniska standarder |
|
Anpassad metod |
Ritning och provanpassning stöds |
Populära Taggar: socket button head screw, Kina socket button head screw tillverkare, leverantörer, fabrik, Kolstålsskruv, skruvar, Skruv med insexkant och knapphuvud, Skruv med insexkant och försänkt huvud, Rostfria insexskruvar
ISO 7380 - 2004
Insexskruv med knapphuvud
| Trådstorlek | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
| d | |||||||||
| P | Tonhöjd | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 |
| a | Max. | 1 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 |
| Min. | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| da | Max. | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | 18.2 |
| dk | Max. | 5.7 | 7.6 | 9.5 | 10.5 | 14 | 17.5 | 21 | 28 |
| Min. | 5.4 | 7.24 | 9.14 | 10.07 | 13.57 | 17.07 | 20.48 | 27.48 | |
| e ① | Min. | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 |
| k | Max. | 1.65 | 2.2 | 2.75 | 3.3 | 4.4 | 5.5 | 6.6 | 8.8 |
| Min. | 1.4 | 1.95 | 2.5 | 3 | 4.1 | 5.2 | 6.24 | 8.44 | |
| r | Min. | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 |
| s ① | Nominell | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| Max. | 2.08 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | |
| Min. | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | |
| t | Min. | 1.04 | 1.3 | 1.56 | 2.08 | 2.6 | 3.12 | 4.16 | 5.2 |
| w | Min. | 0.2 | 0.3 | 0.35 | 0.74 | 1.05 | 1.45 | 1.63 | 2.25 |
| Minsta dragbelastning (N)② | 8.8 | 3220 | 5620 | 9080 | 12900 | 23400 | 37100 | 53900 | 100000 |
| 10.9 | 4180 | 7300 | 11800 | 16700 | 30500 | 48200 | 70200 | 130000 | |
| 12.9 | 4910 | 8506 | 13800 | 19600 | 35700 | 56600 | 82400 | 154000 | |
